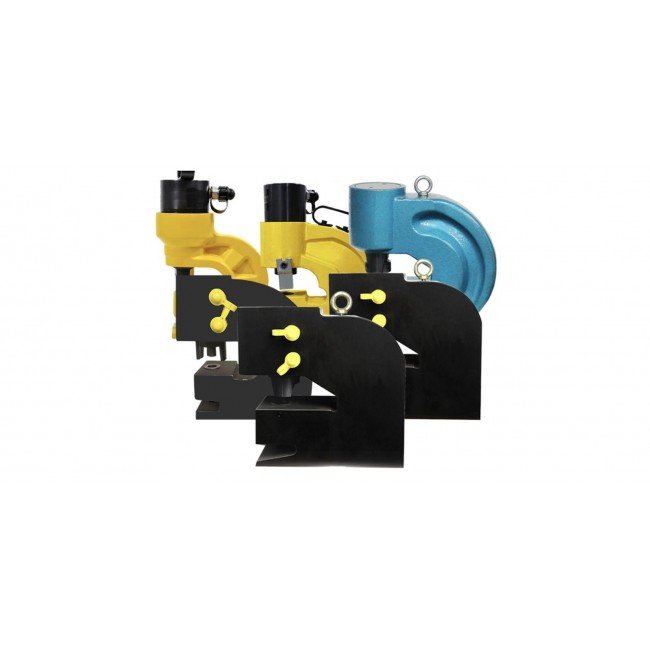

Пробивной аппарат раздельной конструкции — рабочая головка отделена от насоса и соединяется шлангом. Пробивает отверстие в листе, медной шине, уголковом профиле и нержавеющей стали за секунды, без стружки, без перегрева и без предварительного сверления.
Для чего используется
Отверстия в подстанционных шинах и полосах заземления, в несущих планках и консолях, в уголковых профилях для решёток и столбов, в основаниях перил. Применяется в электромонтаже, в производстве металлоконструкций и в обслуживании, где сверление дрелью медленно или невозможно на месте.
Преимущества
- Шесть типоразмеров от 31 до 200 тонн — выбирается по самому толстому материалу
- Отдельный насос позволяет завести головку в тесное или высокое место
- Чистое отверстие без стружки и без нагрева детали
- Матрицы под заказ: круглые и овальные, от Ø4,2 до Ø50 мм в зависимости от модели
- Работает по листу, медной шине, уголку и нержавеющей стали
Технические характеристики
| Тип | раздельный (головка + внешний гидравлический насос) |
| Усилие пробивки | 31 – 200 тонн в зависимости от модели |
| Максимальная толщина листа | 6 – 25 мм в зависимости от модели |
| Максимальная медная шина | 10 – 22 мм |
| Нержавеющая сталь | 3 – 12,5 мм |
| Глубина вылета | 95 – 145 мм |
| Вес | 19 – 320 кг в зависимости от модели |
| Матрицы под заказ | круглые и овальные Ø4,2 – Ø50 мм |
| Насос | ручной, электрический или пневматический — на выбор |
Модели серии
| Модель | Стандартные матрицы | Усилие | Лист | Медная шина | Уголковый профиль | Нержавеющая | Глубина вылета | Вес |
|---|---|---|---|---|---|---|---|---|
| CH-60 | Ø10,5 / 13,8 / 17,5 / 20,5 | 31 т | 6 мм | 10 мм | 4–8 № | 3 мм | 95 мм | 19 кг |
| CH-70 | Ø10,5 / 13,8 / 17,5 / 20,5 | 35 т | 10 мм | 12 мм | 5–10 № | 5 мм | 110 мм | 38 кг |
| CH-80A (чугунный корпус) | Ø16 / 18 / 22 / 25 | 50 т | 16 мм | 20 мм | 6–12 № | 8 мм | 115 мм | 50 кг |
| CH-80B (из цельного материала) | Ø16 / 18 / 22 / 25 | 50 т | 16 мм | 20 мм | 6–12 № | 8 мм | 115 мм | 74 кг |
| CH-100 | Ø22 / 25 / 28 / 32 | 100 т | 20 мм | 22 мм | 8–15 № | 10 мм | 130 мм | 125 кг |
| CH-200 | Ø22 / 25 / 28 / 32 | 200 т | 25 мм | 22 мм | 8–15 № | 12,5 мм | 145 мм | 320 кг |
Значения ориентировочные; при измерении допускается отклонение около 5 мм. Цвет корпуса может отличаться от фотографии.
Доставка и цена
Цена зависит от количества и текущей стоимости доставки, поэтому предоставляется по запросу. Отправьте запрос через форму или позвоните по номеру +359 884 660 030 — мы ответим с ценой, сроком и наличием. Smart Metal Group работает напрямую с производителем ODE Technology и поставляет по всей Болгарии.
